原文：Tunable lysis of functionalized nanocultures for efficient microbial and nucleic acid recovery.
期刊：Chemical engineering journal (Lausanne, Switzerland : 1996)（影响因子 12.5） |
PubMed | PMC 全文（含 PDF）
在微生物学研究中，如何把自然环境里那些“低丰度”且“挑剔难养”（fastidious）的微生物搬到实验室里培养，一直是一个核心难题。传统的纯培养（axenic culture）虽然让研究者能够控制 pH、氧气、营养和温度等参数，却很难还原天然菌群所处的动态、结构化生态系统：化学梯度、种间互作、表面粗糙度、局部渗透压等生物物理因素往往被忽略。正因如此，绝大多数环境微生物仍“不可培养”，我们也难以发现它们分泌的代谢物与活性天然产物。
过去十年里，原位培养技术带来了转机。例如 iChip 平台把环境样品稀释后包埋在半透膜小室中再放回土壤，成功分离出此前无法培养的 Eleftheria terrae，并从中发现了新型抗生素 Teixobactin。但这类方法在通量、可控回收以及后续组学分析方面仍有瓶颈。如何在“模拟原生境”的同时，实现高通量、可按需裂解并回收细胞内含物，成为该领域亟待解决的问题。
核心发现：纳米培养平台与三种裂解方式的系统比较
针对上述挑战，研究团队在《Chemical Engineering Journal》上发表论文，开发了一种名为“nanocultures（纳米培养）”的高通量微囊培养平台。该平台基于水-油-水（double emulsion, W/O/W）双重乳液微流控技术，生成纳升级别的聚合物微胶囊：内部是富含营养的水相核心，用于包裹和培养微生物；中间相是聚二甲基硅氧烷（PDMS）基聚合物壳层；外部是聚乙烯醇（PVA）水相。交联固化后，PDMS 壳形成机械稳固但半透的膜，允许小分子交换、保留细胞间通讯与代谢物扩散，同时把单个或少数细胞区室化，减少营养竞争带来的生长偏倚。
更重要的是，作者通过调控胶囊壳的化学组成——在 PDMS 中引入不同比例的 N,N-二甲基烯丙基胺（DMAA），并改变铂催化剂浓度（1 ppm 与 3 ppm）——实现了对壳层力学性质（如杨氏模量、交联密度）的“可调”。这种设计使微囊既能支撑微生物增殖与原位孵育，又能在特定物理刺激下发生可控破裂，从而释放内容物。
为了评估哪种方式最适合从纳米培养中回收活菌与核酸，研究者系统比较了三种物理裂解方法：渗透溶胀（osmotic swelling）、超声破碎（sonication）和珠磨破碎（bead beating）。实验以大肠杆菌 Nissle 1917（E. coli Nissle 1917）为模型菌，将其包载于纳米培养中，在 37°C 过夜培养至融合生长后，分别施加上述处理，并检测菌落形成单位（CFU）以及 DNA/RNA 的产量、完整性与纯度。
结果非常明确：渗透溶胀在活菌回收率和高完整性核酸回收两方面均优于超声和珠磨。当把收集液换成超纯水（低渗环境）后，水分子流入微囊内部，使 PDMS+10% DMAA（1 ppm Pt）壳层膨胀并最终破裂，温和地释放出包裹的细菌与核酸。相比之下，超声（50% 功率、80% 脉冲、冰上 10 分钟）和珠磨（涡旋 20 分钟）虽然也能破囊，但对核酸片段的剪切更强，且活菌回收效率较低。Agilent 4200 TapeStation 等生物分析显示，渗透溶胀获得的核酸在产量、完整性和纯度上更适合下游测序建库。

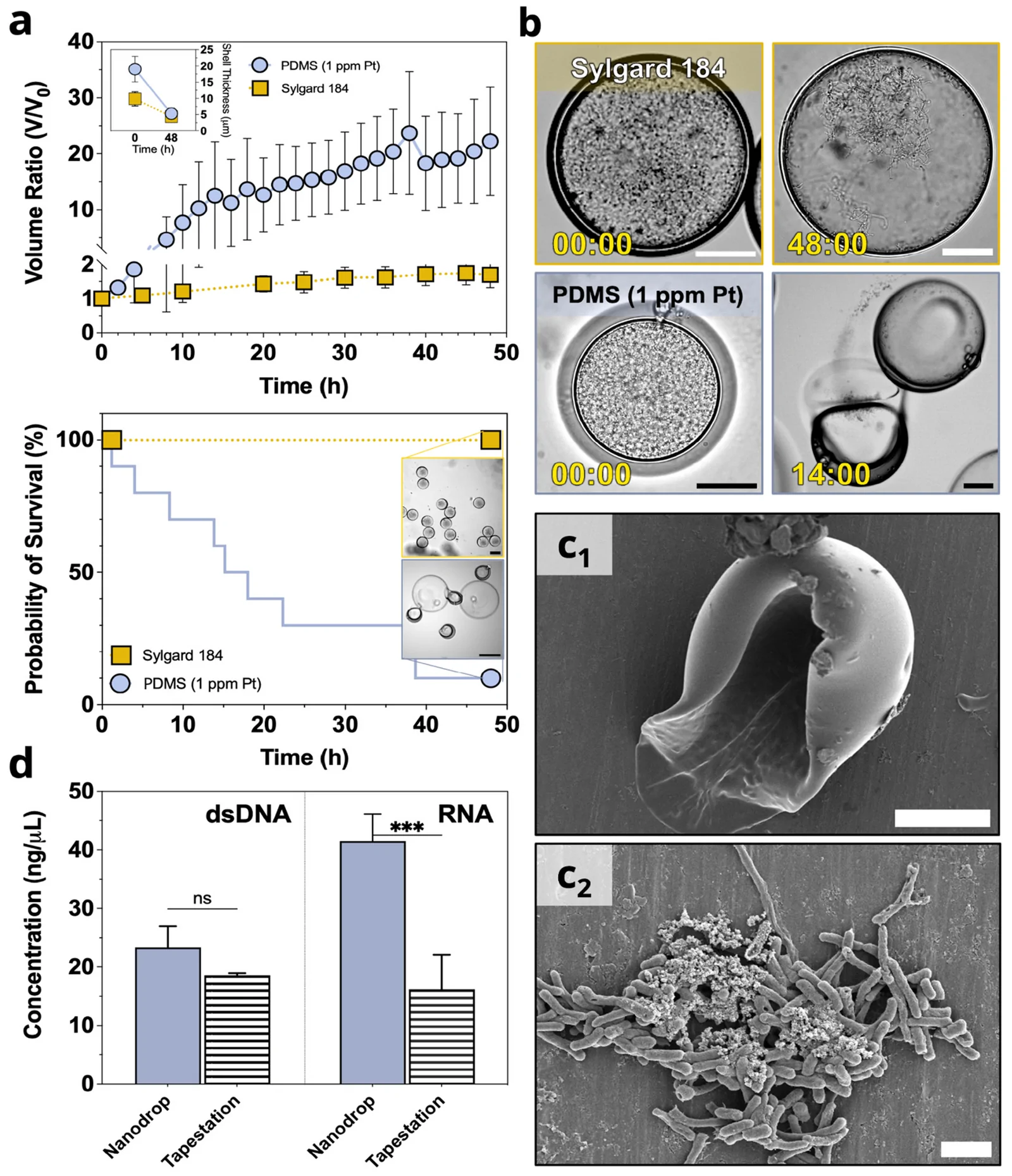

Fig. 4. : 纳米培养物的渗透溶胀释放封装的细菌。含有 E. coli Nissle 1917 细胞的纳米培养物用 Sylgard 184 或 PDMS + 10 % DMAA（1 ppm Pt）生成，并收集 10 分钟以测试负载细菌的纳米培养物的渗透溶胀和裂解效率。a) Sylgard 184 纳米培养物溶胀至其原始体积的 1.5 倍，不足以使任何胶囊破裂并显示 100 % 存活率。相比之下，PDMS + 10 % DMAA（1 ppm Pt）纳米培养物溶胀至其原始体积的 20 倍，且 70 % 的胶囊在 24 小时内破裂。插图显示 48 小时渗透溶胀后的初始和最终壳厚度。b) 上图：50× 明场成像（比例尺：50 μm）显示 Sylgard 184 纳米培养物经历最小溶胀且在 48 小时渗透溶胀后未破裂。壳厚度减少 5.49 ± 1.59 μm，n = 15。下图：50× 明场成像（比例尺：50 μm，左图）和 20×（比例尺：50 μm，右图）显示纳米培养物在 14 小时破裂，释放封装的细菌。壳厚度减少 13.74 ± 2.81 μm，n = 15。c) SEM 图像显示 c1) 在 500×（比例尺：50 μm）下拍摄的溶胀并破裂的胶囊和 c2) 在 6500×（比例尺：2 μm）下拍摄的一簇释放的 E. coli Nissle 1917 细胞。d) 在 48 小时渗透溶胀期后，平行成功提取基因组 DNA 和 RNA，并使用 NanoDrop 和 Agilent 4200 TapeStation 进行定量。两个平台均显示足够浓度落在仪器指定线性范围内，并可用于下游测序应用，如 NGS。符号“ns”和 *** 描述统计学显著差异，p 值分别对应 p > 0.05（ns）和 p < 0.001；n = 3，采用单因素方差分析和 Tukey 事后检验。

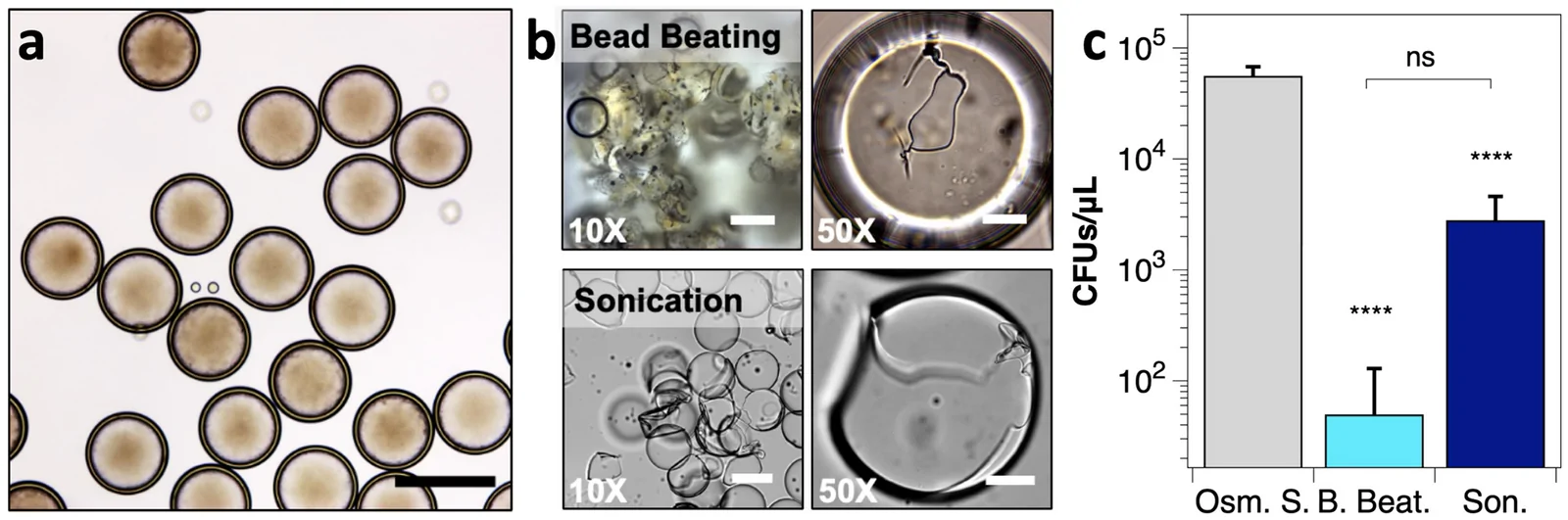

Fig. 5. : 纳米培养物的机械（珠磨）和超声（超声处理）破坏。含有 E. coli Nissle 1917 细胞的纳米培养物用 PDMS + 10 % DMAA（1 ppm Pt）生成，以测试珠磨和超声处理裂解负载细菌的纳米培养物的效率，并与渗透溶胀过程进行比较。a) 10× 明场成像（比例尺：200 μm）显示纳米培养物在 37 °C 有氧条件下与汇合生长的 E. coli Nissle 1917 孵育 24 小时，然后进行膜破坏。b) 纳米培养物在经受 20 分钟珠磨后的 10× 明场成像表征（比例尺：200 μm），显示形成粘性纳米培养物沉淀。在 50×（比例尺：50 μm）下，破裂孔显得小，球壳形状仍完整。类似地，显示了超声处理 10 分钟（50 % 功率和 80 % 脉冲）后纳米培养物的明场表征。虽然许多聚合物壳破裂，但很大比例未破裂而是形成粘性沉淀。c) 纳米培养物裂解后，通过 CFU 计数评估活细胞释放。渗透溶胀（Osm. S.）导致回收的活细胞计数显著更高，比珠磨（B. Beat）多 112 倍，比超声处理（Son.）多 3.4 倍。符号“ns”和 **** 描述统计学显著差异，p 值分别对应 p > 0.05（ns）和 p < 0.0001，n = 3，单因素方差分析，Tukey 事后检验。

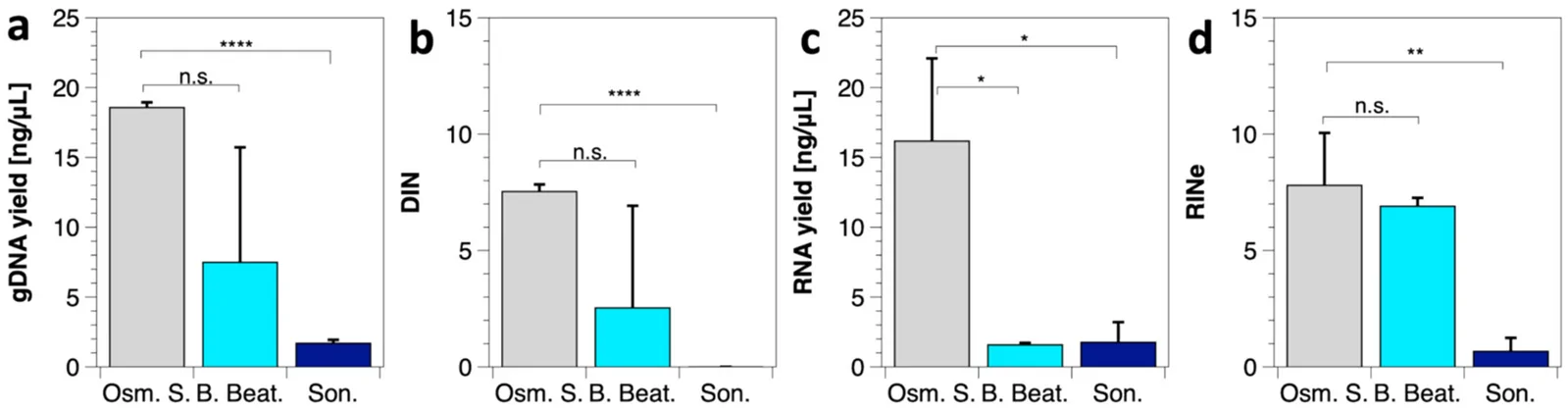

Fig. 6. : 对三种裂解方法（渗透溶胀（如图 4d 所示）、珠磨和超声处理）后从负载细菌的纳米培养物中提取的核酸进行 Agilent 4200 TapeStation 分析。比较了 (a) DNA 产量和 (b) DNA 完整性数值（DIN），以及 (c) RNA 产量和 (d) RNA 完整性数值当量（RINe）。使用单因素方差分析和 Tukey 事后检验评估统计学显著性（n = 3）。显著性水平表示为：“n.s.”（不显著，p > 0.05）、*（p < 0.05）、**（p < 0.01）和 ****（p < 0.0001）。
方法亮点：从材料表征到微流控制备的全链条设计
该研究的创新不仅在于“做了纳米培养”，而在于把材料力学、微流控工艺和分子生物学回收流程打通。首先，在材料层面，作者用 Instron 拉伸仪测试了含 0%、10%、20%、40% DMAA 的二维 PDMS 薄膜的应力-应变行为，确认 DMAA 的加入可调节膜的杨氏模量。

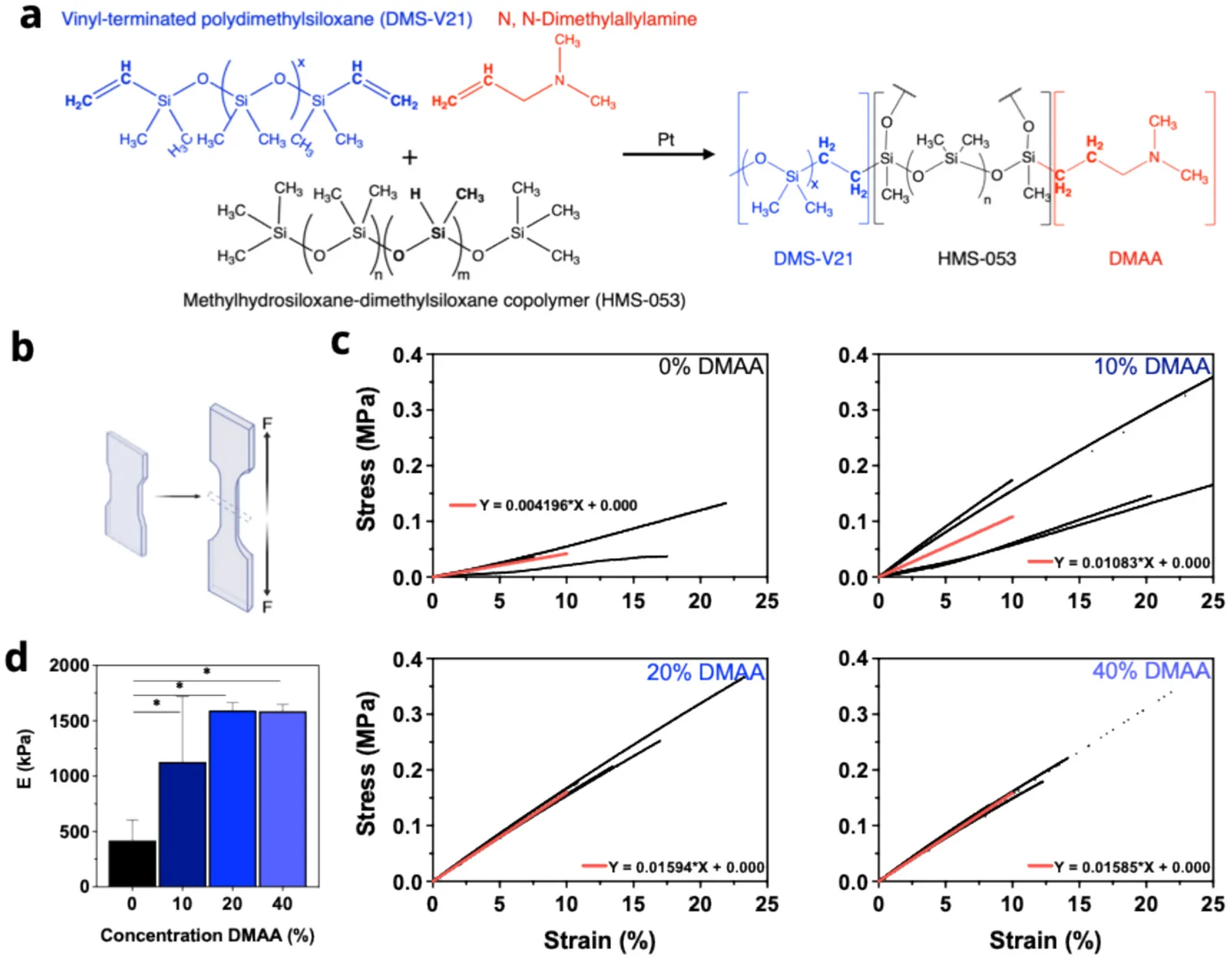

Fig. 1. : 二维聚合物薄膜的机械拉伸测试。用 DMAA 对 PDMS 纳米培养物进行功能化的示意图。(a) 单体和功能化试剂的化学结构，并突出显示了官能团：乙烯基封端 PDMS（DMS—V21）作为乙烯基基础物（Vb），甲基氢硅氧烷–二甲基硅氧烷共聚物、三甲基硅氧基封端 PDMS（HMS-053）作为氢化物交联剂，N,N-二甲基烯丙胺（DMAA）作为功能化试剂。在催化氢化硅烷化反应中，交联剂和功能化试剂的乙烯基均取代 Si—H 键。采用不同 DMAA 浓度（0、10、20 和 40 % DMAA，每个浓度 n = 3）制备的 PDMS 聚合物薄膜被拉伸至断裂，以计算弹性模量。b) 薄膜拉伸测试示意图（使用 BioRender 制作）。c) 对应力-应变曲线进行简单线性回归得到线性拟合方程，其恒定斜率对应于每种聚合物共混物的杨氏模量。d) 虽然 0 % DMAA 得到的是脆性聚合物，但含 10 % DMAA 的组分提供了具有所需弹性性能的杨氏模量。尽管 DMAA 功能化使薄膜相比对照显著更强，但在 10 % DMAA 与更高添加浓度（即 20 % 和 40 % DMAA）之间未观察到杨氏模量的显著增加；* 表示与无 DMAA 相比所有 DMAA 条件在 p < 0.05 下的统计学显著差异。
随后，通过 Anton Paar MCR 702e 流变仪进行流动曲线与压缩测试，比较了 PDMS+10% DMAA 在 0、1、3 ppm 铂催化剂下于 37°C 的粘度变化与固化后力学性能。结果表明，铂浓度影响交联密度：催化剂越多，固化越快、网络越致密，进而改变微囊在低渗条件下的溶胀与破裂阈值。

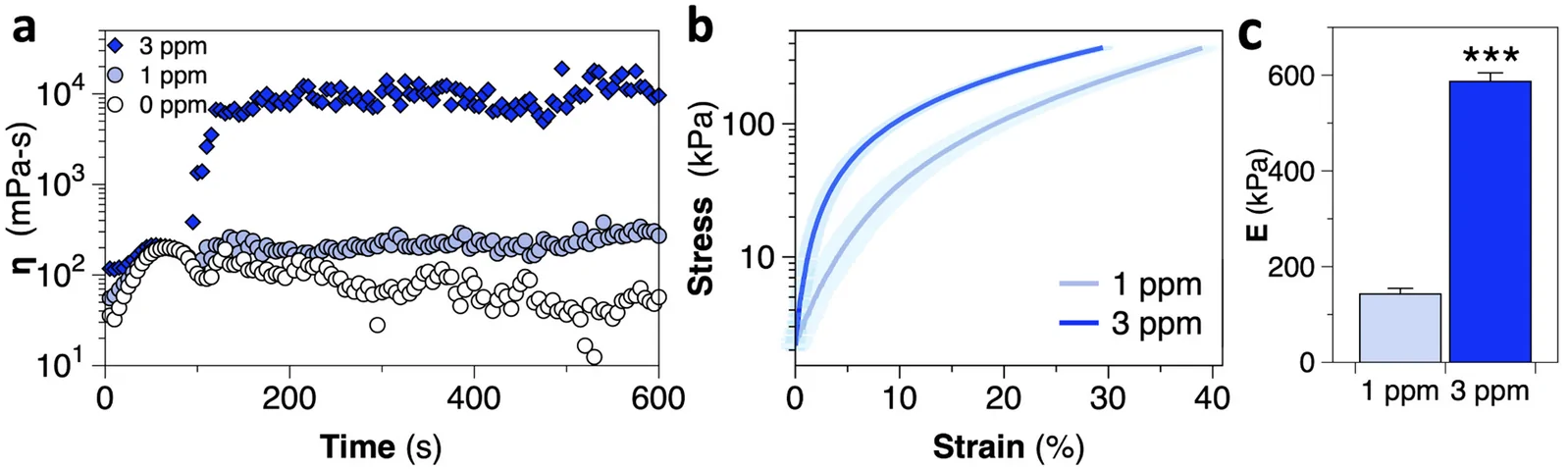

Fig. 2. : 在 37 °C 下不同铂催化剂浓度下 PDMS + 10 % DMAA 的流动曲线测量和压缩测试。a) 含 0、1 和 3 ppm Pt 催化剂浓度的 PDMS + 10 % DMAA 的粘度测量，显示粘度随催化剂浓度升高而增加。两分钟后，1 ppm Pt 下的样品粘度相比 0 ppm Pt 显著增加（p < 0.0001）；而在 3 ppm Pt 下，粘度急剧上升（与 0 ppm Pt 相比 p < 0.0001），表明交联增强，并导致催化剂浓度与粘度之间直接相关。b) 1 和 3 ppm Pt 催化剂浓度下聚合物样品的应力-应变曲线。c) 1 和 3 ppm Pt 催化剂浓度下聚合物样品的杨氏模量（E），说明机械刚度随催化剂浓度升高而增加。统计学显著性以 *** 表示（p < 0.001）。
在微流控装置方面，研究采用玻璃毛细管器件：内相毛细管尖端内径约 40 μm 并经十八烷基三氯硅烷（OTS）疏水处理，收集管尖端内径 200 μm，两者插入方形玻璃毛细管中相对放置，间距 120 μm。三相液体由注射泵驱动：内相为含菌或指示剂（如碳酸钠加百里酚蓝）的水溶液，中间相为 PDMS 预聚物混合物，外相为 5% PVA。该装置可在几分钟内生成数以万计的纳升级微囊，显著提升统计效力与通量。
渗透溶胀实验本身也设计得十分巧妙：以 0.52 M 碳酸钠加百里酚蓝为内核、在 0.6 M NaCl 等渗条件下收集并固化 24 小时后，换成超纯水制造低渗环境，显微镜下连续监测 20–48 小时，从而直观看到微囊膨胀、壳层失效到内容物释放的全过程。作者还对比了第一代商用 Sylgard 184 与新型 PDMS+10% DMAA（1 ppm Pt）两种壳材料，证明功能化后的壳层更适用于可控裂解。

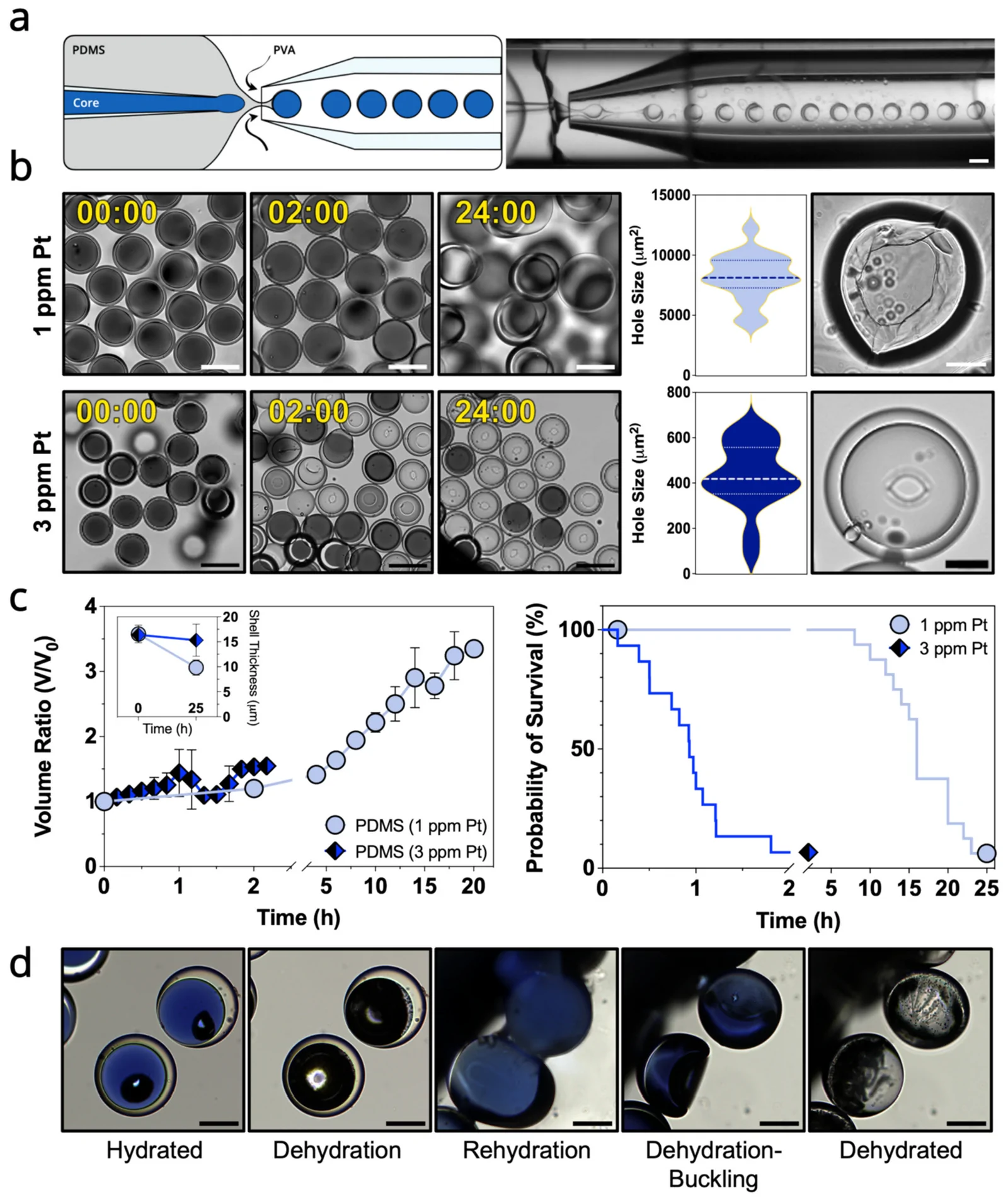

Fig. 3. : 比较催化铂浓度的胶囊渗透溶胀。用 1 ppm Pt 或 3 ppm Pt 固化剂生成 PDMS + 10 % DMAA 聚合物微胶囊。使用低渗渗透诱导胶囊渗透溶胀，胶囊内含有 0.52 M Na2CO3 + 1 mg/mL 百里酚蓝（TB）作为对比剂，如 a) 示意图（左图）所示，该图显示了使用双乳液液滴微流控生成微胶囊。右图显示在配备高速相机的显微镜下实时生成微胶囊，4×（比例尺：200 μm）。b) 通过明场成像在 10×（比例尺：200 μm）下在 24 小时延时期间观察渗透溶胀。微胶囊保持完整时因含有 Na2CO3 + TB 而显得暗，但在破裂将其内容物释放到外部溶液中时失去该对比度。50× 明场图像显示胶囊膜上的破裂点（比例尺：50 μm）。用 1 ppm Pt 生成的胶囊具有比 3 ppm Pt 胶囊（432 ± 150 μm2，n = 18）大得多的破裂孔（8192 ± 1962 μm2，n = 18）。c) 左图显示 24 小时内体积比相对于初始体积 V0 的增加。虽然 1 ppm Pt 胶囊在 24 小时内增加 3.5 倍，但 3 ppm Pt 胶囊在破裂前体积仅增加 1.5 倍（两种条件 n = 15）。插图详述了用 1 ppm Pt 生成的胶囊其壳厚度比 3 ppm Pt 胶囊减小得显著更多，表明与机械刚硬的 3 ppm Pt 胶囊相比具有更高的弹性性能。右图显示微胶囊的存活率；3 ppm Pt 胶囊均在 2.5 小时内破裂，而 1 ppm Pt 胶囊需要 24 小时才全部破裂。d) 微胶囊（1 ppm Pt）经受循环水合和脱水以观察从弹性变形中的恢复以及存活多轮脱水的能力，表明其在不同环境应用中的效用。
应用意义：从微生物发现到诊断与合成生态
这项工作的价值在于，它把“培养难”和“回收难”两个环节合并到一个可扩展的平台中。纳米培养既能在近原生条件下高通量扩增低丰度微生物、保持群落异质性，又能在终点通过温和的渗透溶胀按需裂解，回收活菌用于分离培养，或回收高质量核酸用于物种鉴定与功能组学分析。
对科研而言，这意味着研究者可以从复杂环境样本（土壤、水体、宿主相关微生物组）中并行培养成千上万个微群落，实时观察其对应激或扰动的响应，再释放内容物做测序或天然产物挖掘。对临床与诊断来说，该平台有望提升对低丰度病原或共生菌的检出能力；在合成生态学中，则可作为构建可控微生态系统的基础工具。
总而言之，功能化纳米培养通过“可调力学外壳 + 低渗触发裂解”的组合，提供了一种兼顾培养仿真性与下游分析兼容性的新策略。正如论文所指出，其机械可调性为微囊裂解和内容物回收提供了精确控制，使其成为微生物发现、诊断与合成生态研究中的有力工具。
本文图片转载自 PMC 开放获取全文，仅供学习参考，请以原文为准。
