传感器内加密签名：把物理记录锚定到不可篡改数字身份

原文：In-sensor cryptographic signature generation to link a physical process and an immutable digital entity.
期刊：Nature electronics（影响因子 42.3） |  PubMed | PMC 全文（含 PDF）

在科学研究、新闻取证、执法记录和历史档案保存等领域，数字数据的“真实性”一直是信任的基石。然而，随着生成式人工智能的飞速发展，伪造图片、视频乃至各类传感器记录变得前所未有的容易。深度伪造内容已经足以以假乱真，未来大多数传感器的数字记录都可能被 AI 以较低成本人工合成。这不仅会侵蚀公众对数字记录的信任，还会污染用于训练新一代 AI 模型的数据集，导致模型崩溃、训练效率下降。

如何证明一段标称由真实物理传感器采集的数据，确实来自物理世界、而非软件凭空生成？现有方案，例如内容来源与真实性联盟（C2PA）推动的相机/手机数字签名，或利用公共区块链追踪照片来源，大多在“数据已经被数字化、编码并在设备内传输之后”才建立信任证书。如果加密模块与传感器分属不同芯片，攻击者完全可以在传感器输出数字信号、进入加密生成器之前的宏观连线上注入伪造数据。换言之，传统架构在“源头”存在 unprotected 的物理接口，难以从根本上排除篡改。

研究背景：为什么必须在传感器内部建立信任锚点

论文作者指出，要保留对数字记录的信任，就必须让数据的“ provenance（来源）”和“采集过程”可被第三方验证。关键在于：必须排除攻击者在信任证书建立之前，把假数据喂进处理链的可能性。当加密生成器实现在与传感器分离的硬件中时，传感器产生的数字数据要通过未受保护的宏观连接，极易被篡改。相反，如果把加密引擎直接集成到传感器所在的同一集成电路（IC）衬底上，就能大幅降低这类物理攻击风险。

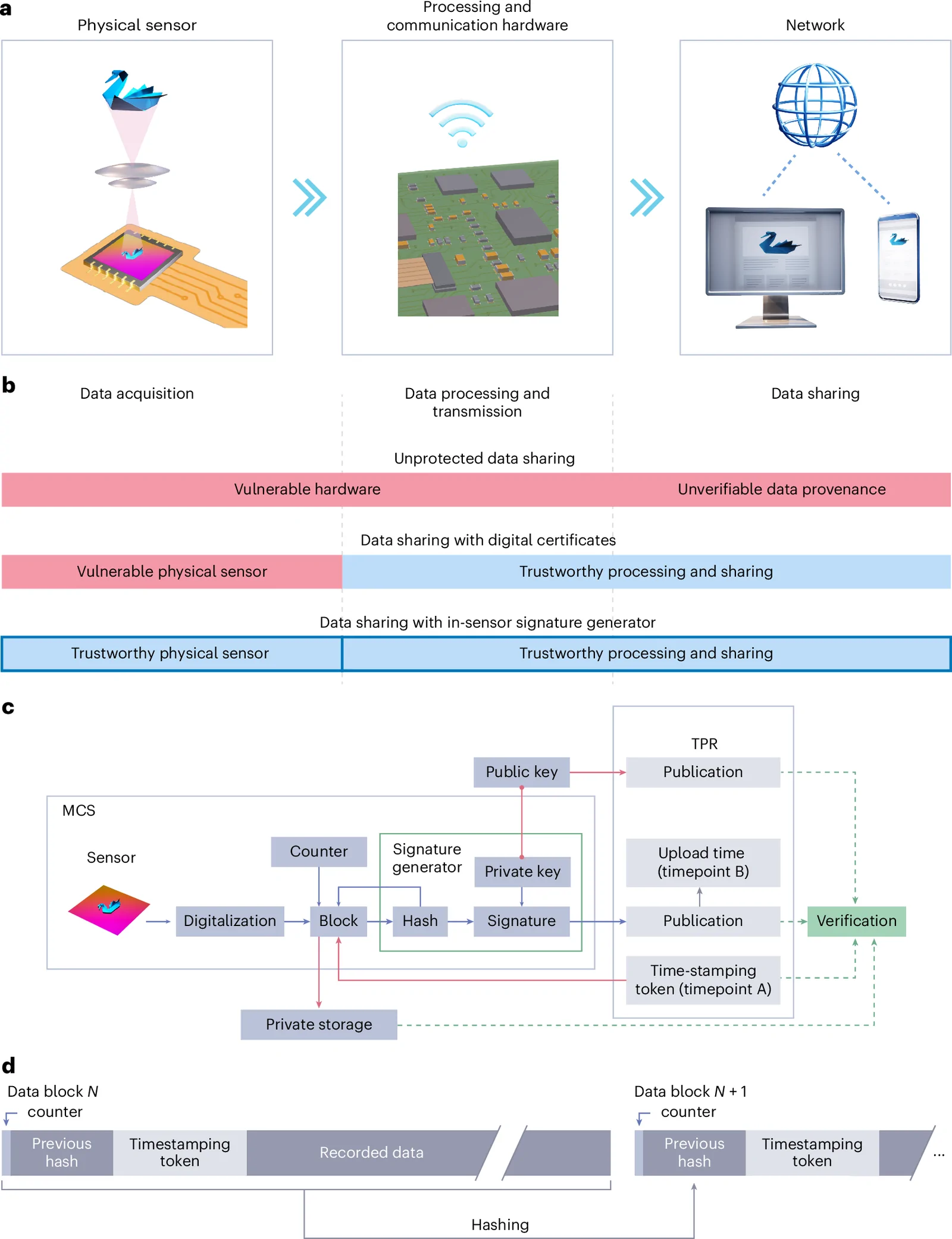

图 1 对比了三种数据采集与共享范式：最常见的是无任何可靠来源证书；第二种在数据处理阶段生成数字证书，能识别共享记录的硬件，但仍在芯片间传输时脆弱；第三种——把签名生成器集成在产生原始数据的传感器内部——则极大降低了系统对物理攻击的脆弱性。

核心发现：单片加密传感器（MCS）实现“物理过程—不可篡改数字实体”的加密链接

在这项发表于 Nature Electronics（影响因子 42.3）的研究中，团队报告了一种记录设备技术：它能在“物理记录行为”与“不可篡改数字实体（如公共区块链条目）”之间建立加密链接。其核心是一种单片加密传感器（monolithic cryptographic sensor, MCS）——在同一块物理衬底上，把传感器件与两个额外单元集成在一起：一个持续对记录数据片段进行哈希的哈希单元，以及一个用公钥加密方案对哈希值签名的加密签名单元。系统随后把签名后的哈希上传到可信公共存储库（trusted public repository, TPR）。

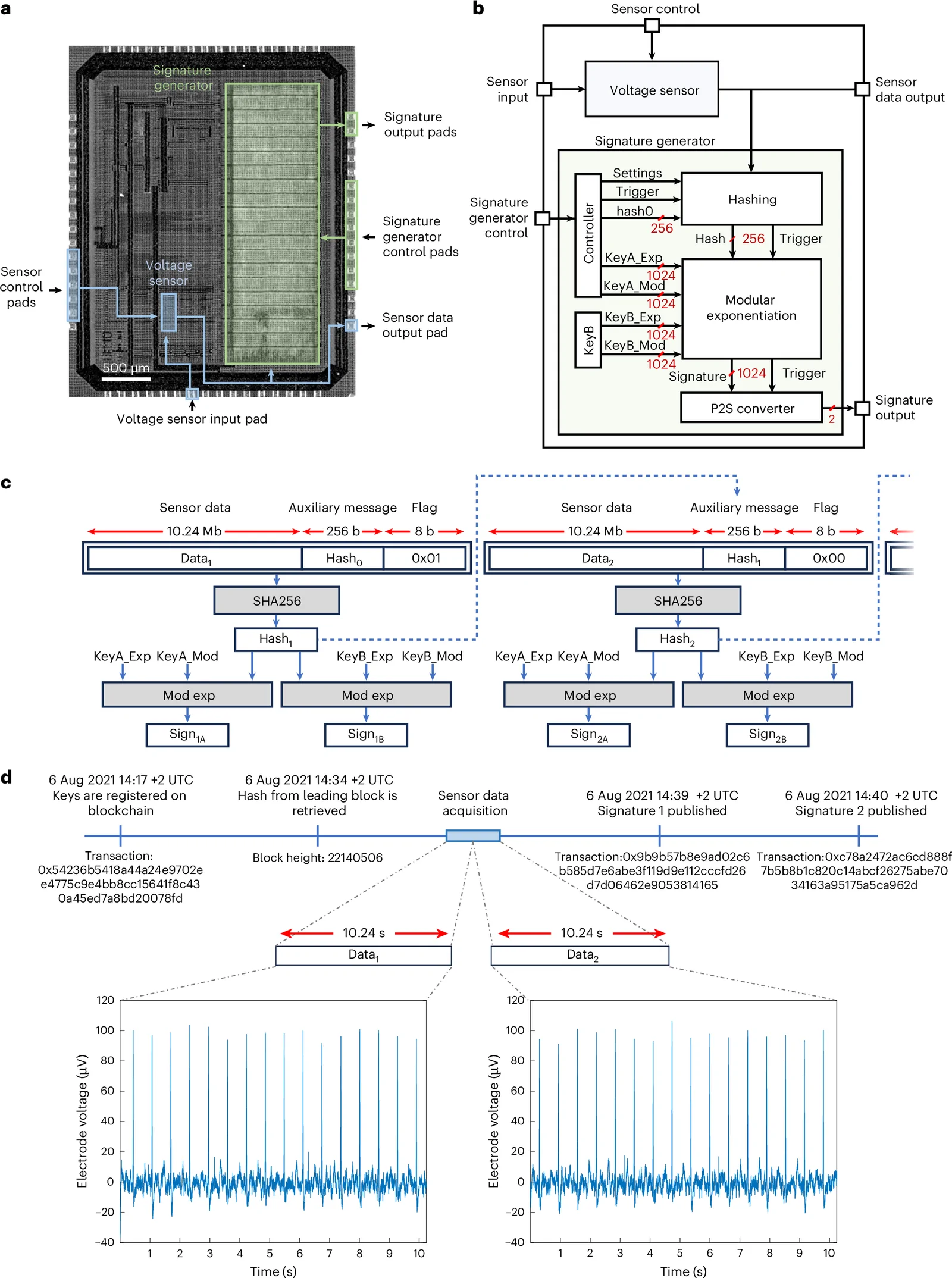

研究团队用 180 nm 互补金属氧化物半导体（CMOS）工艺，做出了概念验证原型：一个用于心肌细胞场电位细胞外记录的电压传感器。该原型芯片面积 3 mm × 3.8 mm，显微照片与简化框图见图 2。

这套系统的信任根基非常特别：私钥即使在系统所有者和使用者面前也不可访问。制造商在芯片上通过硬件密钥生成机制预置私钥，且只允许读出公钥、不能读出私钥；私钥在 MCS 中仅存在一份。没有私钥，就无法在芯片外计算签名，因此任何对数据或哈希的改动都会破坏签名。用户可保留记录数据私密，仅把签名上传 TPR；TPR 记录上传时间点 B。日后若要向第三方证明真实性，只需提供原始数据、公钥位置和 TPR 上的签名位置即可。

更进一步，系统通过把外部时间戳令牌纳入片上哈希操作，使每个被签名的区块可被证明记录在时间点 A（令牌时间）之后、上传时间点 B 之前。连续区块之间通过“把当前区块与前一区块哈希一起哈希”的方式链接，并包含单调计数器/标志位，使重置和遗漏具有防篡改性。验证者拿到数据块、公钥和存储库条目后，可独立确认：区块源自某 MCS、记录于区间 [A, B]、区块相对顺序、以及两个已认证区块之间是否缺失中间区块。

方法亮点：从生物电信号采集到 SHA256 与 RSA 的片上实现

原型中的 MCS 由电压传感器和加密签名生成器组成。电压传感器针对生物电信号（如神经元和心脏场电位）优化，基于 delta-sigma 调制产生 1 Mbps 比特流；输入电压可通过数字后处理和带通滤波从比特流中重建。

加密签名生成器包含三个模块：哈希模块、模幂模块和并串转换器。哈希模块采用适合硬件实现的 SHA256 算法，对每个“数据块”计算 256 位哈希。一个数据块包含 10.24 Mb 传感器数据（以 1 Mbps 采集 10.24 秒）、256 位辅助消息（用于存放时间戳令牌或前一区块哈希）以及 8 位标志位（指示设备是否重置）。哈希运算形式为：

hash_n = SHA256( concatenate( data_n, hash_n-1, flag_n ) )，其中 hash₀ 是从 TPR 取得的时间戳令牌；flag_n 在 n=1 时为 0x01，n>1 时为 0x00。

签名采用 1024 位密钥长度的 RSA 算法（基于模幂运算）。哈希仅 256 位，签名前需填充（原型中为零填充）。每个数据块的哈希被处理两次，使用两对独立模数–指数对（KeyA 与 KeyB）进行模幂运算：KeyA 存在易失性存储器中、可由用户动态编程；KeyB 硬连线在 CMOS 原型中，外部不可读也不可改。生成的两个 1024 位签名由并串转换器通过两线协议传输出芯片。

图 2c、2d 分别展示了原型中的数据结构与概念验证生物电信号记录的时间线（UTC 协调世界时）。整个流程不依赖可信软件或基础设施：验证者重算数据块哈希，并用公布的制造商公钥验证已发布签名；若签名有效，即可确认数据来自与该公钥绑定的 MCS，且记录于存储库时间戳之前。加入时间戳令牌、哈希链和标志位后，同一程序还能额外确立记录时间边界、区块顺序和中间区块缺失情况。

应用意义：为科研与临床记录提供“源头不可篡改”的新范式

对生物医学科研读者而言，这项技术的价值十分直接。心肌细胞场电位、神经电生理等胞外记录，是心脏安全性评价、神经科学研究和药物筛选的重要数据源。传统上，这些波形数据一旦离开电极和放大器，就可能在采集链中被编辑或合成；而 MCS 在传感器硅衬底内部就完成哈希与签名，把信任锚点推进到“物理信号产生”的源头。

由于验证算法完全公开、可独立实现，且不要求操作系统、公共数据库连接或用户本身可信，第三方（如同行评审者、监管方、期刊编辑）只需原始数据、公钥和 TPR 条目，就能确认：这段记录确实由某一物理传感器采集、处于特定时间窗内、且未被删减或重排。这对于实验数据可重复性、临床试验源数据核查、以及防范 AI 伪造生物医学记录具有深远意义。

当然，作者也说明原型做了若干折中：例如用同一 256 位空间存放令牌与哈希、用 8 位标志位而非断电保持的持久计数器来区分首块与后续块；RSA 零填充也涉及语义安全与隐私的讨论。但这些并不妨碍核心结论——单片集成加密传感器，首次在硬件层面把“物理世界的记录行为”与“不可篡改的数字身份”密码学地绑定在一起。

随着生成式 AI 继续模糊真实与合成的边界，这种“在传感器内生成加密签名”的思路，或将成为未来相机、麦克风、电生理电极乃至各类科学仪器的通用信任底座：让物理过程自己证明自己来过。
